Резервуары горизонтальные, вертикальные стальные

Резервуары горизонтальные, вертикальные стальные
Резервуары горизонтальные стальные (РГС) используются для хранения нефти, нефтепродуктов, нефтесодержащих жидкостей; технического, пожарного и питьевого запаса воды, а также продуктов химической и пищевой промышленности. Резервуары (РГС) изготавливаются объемом от 1 до 300 м3 в соответствии с действующими ГОСТами, разработанными нашим предприятием Техническими условиями и Регламентом таможенного союза

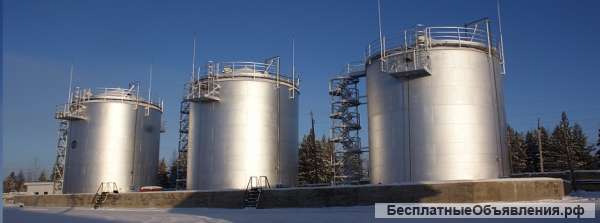

Резервуары вертикальные стальные (РВС) применяются для тех же целей что и РГС резервуары, но отличаются наибольшим объемом, обычно начинающимся от 100м3. РВС резервуары и емкости изготавливаются согласно ГОСТ 15150-69 в двух исполнениях:
для макроклиматического района с умеренным климатом (У);
для макроклиматических районов с умеренным и холодным климатом (УХЛ).
Выбор материала для климатического исполнения очень важен и влияет на безопасность и продолжительность срока службы резервуара.
Наша продукция полностью соответствует требованиям ГОСТ 52910-2008 и ТУ, а также всем экологическим, санитарно-гигиеническим, противопожарным нормам, действующим на территории РФ, а так же документы РосТехНадзора и соответствия техническим регламентам таможенного союза.
Производство РГС резервуаров
Стенки РГС резервуаров производятся из заранее изготовленных стальных листовых обечаек или методом сворачивания уже готовой карты сваренных между собой полуавтоматической сваркой металлических листов. Каждая обечайка имеет стандартную ширину от 1000 мм до 2000мм (обычно 1500 мм), карта изготавливается сразу под размер резервуара. Обечайки резервуара изготавливается из рулонной или листовой стали.
Листы с подготовленной кромкой и обечайки, обработанные кромкообрезным оборудованием, соединяются между собой сварными стыковыми швами с помощью ручной, полуавтоматической или автоматической сварки. Монтажные стыки и замыкающие соединительные соединения РГС резервуаров могут свариваться внахлестку, а при выкладке карты допустимо отсутствие кромки(на ровном полу, при полной стыковке стальных листов)
Для повышения устойчивости к динамическим нагрузкам и для увеличения жёсткости конструкции, стенки горизонтальных резервуаров укрепляют внутренними опорными и промежуточными кольцами жесткости с дополнительной, чаще всего квадратной или треугольной диафрагмой. Также на резервуар могут быть установлены внешние кольца, обеспечивающие дополнительную защиту от механических повреждений при транспортировке.
Для обеспечения надежности и жесткости резервуара при транспортировке и монтаже, производят усиление стенки РГС резервуара кольцами жесткости из профильной трубы или уголков, изготовленных на механических вальцах или специальном трубогибочном станке и приваренных к стенке, а в случае с профильной трубой разрывными швами по всей длине.
Днище горизонтальных резервуаров при эксплуатации резервуара в условиях повышенного давления до 40 кПа обычно усиливают плоским кольцом. При эксплуатации резервуара давлением до 70 кПа - резервуар комплектуется коническим днищем. Плоское днище зачастую подкрепляется ребрами жесткости, но возможно и усиление дополнительными кольцами жесткости. Рекомендуемая толщина материала, из которого изготавливается РГС резервуар, с повышенным давлением принимается равной 4, 5 и 6мм. Зависит от объема и значений избыточного давления.
Наземные горизонтальные резервуары РГС монтируются на двух опорах седловидного или стоечного типа. Опоры могут идти в комплекте с резервуаром (металлические) или же изготавливаться на месте монтажа (бетонные).
Все РГС резервуары комплектуются технологическими патрубками, трубопроводами, запорной арматурой и оборудованием, согласно технического задания или проекта, обеспечивающим безопасное хранение среды и эксплуатацию резервуара в течение всего срока службы.
Подземные горизонтальные резервуары комплектуются технологическими смотровыми колодцами, обеспечивающими доступ к горловине, технологическим трубопроводам и измерительной аппаратуре. Подземные резервуары изготовлены из более толстого материала для противостояния давлению, создаваемого грунтом на стенки резервуара.
РГС Резервуары, выпускаемые Невьянским заводом металлоконструкций и металлоизделий, имеют сертификат соответствия ГОСТ и Разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору, а так же сертификат соответствия Техническому регламенту Таможенного союза. Мы изготавливаем РГС резервуары как по типовым размерам, так и по индивидуальным проектам.
Производство РВС резервуаров
Изготовление вертикальных резервуаров производится методами рулонирования, полистовой сборки, а также комбинированием данных методов. Изготовление и поставка осуществляется в достаточно короткие сроки. Одним из основных направлений нашего производства является рулонная сборка вертикальных РВС резервуаров и их монтаж на месте эксплуатации.
Метод рулонирования давно зарекомендовал себя как надежный и быстрый способ, предусматривает изготовление заготовок вертикальных резервуаров в заводских условиях с использованием сварочных автоматов, обеспечивающих высокое качество швов. Для резервуаров вместимостью до 5 тыс. м3 корпус доставляют одним рулоном, а для резервуаров вместимостью 10 тыс. м3 и более от двух и более. В зависимости от конструкции, объёма и технических особенностей вертикальные резервуары могут поставляться в одном или нескольких рулонах.
Типовые горизонтальные резервуары:
Наименование; Размеры, мм; Масса, тн
РГС-3 L = 2245, ?вн = 1390, ?ст. = 4 0,7
РГС-5 L = 2245, ?вн = 1810, ?ст. = 4 0,8
РГС-10 L = 3416, ?вн = 2200, ?ст. = 4 1
РГС-15 L = 4470, ?вн = 2200, ?ст. = 4 1,5
РГС-25 L = 4840, ?вн = 2760, ?ст. = 4 2,1
РГС-50-4 L = 8940, ?вн = 2760, ?ст. = 4 3,8
РГС-50-5 L = 8940, ?вн = 2760, ?ст. = 5 4,4
РГС-60-4 L = 11100, ?вн = 2760, ?ст. = 4 4,5
РГС-60-5 L = 11100, ?вн = 2760, ?ст. = 5 4,8
РГС-75-4 L = 8940, ?вн = 3240, ?ст. = 4 4,7
РГС-75-5 L = 8940, ?вн = 3240, ?ст. = 5 5,5
РГС-100-4 L = 11920, ?вн = 3240, ?ст. = 4 6,1
РГС-100-5 L = 11920, ?вн = 3240, ?ст. = 5 7,1
РГС-100-10 L = 11920, ?вн = 3240, ?ст. = 10 11,9
Типовые вертикальные резервуары:
РВС-100 ?= 4730, h= 5960 7,8
РВС-200 ?= 6630, h= 5960 10,8
РВС-300 ?= 7580, h= 7450 14,2
РВС-400 ?= 8530, h= 7450 17,4
РВС-700 ?= 10430, h= 8940 23,7
РВС-1000 ?= 10430, h= 11920 33,1
РВС-2000 ?= 15180, h= 11920 55
РВС-3000 ?= 19000, h= 12000 85,5
РВС-5000 ?= 22800, h= 12000 129,9
РВС-10000 ?= 28500, h= 17880 278,6
РВС-20000 ?= 39900, h= 17880 457,8
РВС-30000 ?= 45600, h= 18000 624,4
РВС-50000 ?= 60700, h= 18000 994,2
Цены на РГС и РВС резервуары в Екатеринбурге
Информация о ценах на РГС резервуары можно получить, отправив запрос нашим менеджерам. Для заказа РГС резервуара Вам необходимо заполнить опросный лист или прислать проект(техническое задание).
РГС резервуары нашего производства доказали свою надёжность и практичность в процессе длительной эксплуатации многими годами работы. РГС резервуары могут быть как одностенные, так и двустенные с заполнением межстеночного пространства. В производстве продукции широко используются новые технологические процессы, позволившие снизить затраты на производство, это в свою очередь значительно снизило себестоимость продукции, а следовательно и цены на резервуары.
Предлагаем услугу вальцовки обечаек, изготовление обечаек, вальцовка листового металла, вальцовка труб нестандартных размеров.
