Экскаватор шагающий эш 20/90

НАЗНАЧЕНИЕ ШАГАЮЩЕГО ЭКСКАВАТОРА ЭШ 20/90
Шагающий экскаватор ЭШ-20/90 используются при добыче полезных ископаемых открытым способом. Их назначение — вскрышные работы с укладкой породы в выработанное пространство или на борт разреза.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШАГАЮЩЕГО ЭКСКАВАТОРА ЭШ 20/90
Объем ковша, м3 20
Длина стрелы, м 90
Угол наклона стрелы, град. 32
Максимальная концевая нагрузка, кН 630
Продолжительность рабочего цикла, с 60
Высота выгрузки, м 38,5
Глубина копания, м 42,5
Радиус выгрузки, м 83
Просвет над задней частью платформы, м 1,61
Диаметр опорной базы, м 14,5
Удельное давление на грунт, МПа 0,105
Размеры башмака (длина и ширина), м 13 x 2,5
Рабочая масса, т 1740
Мощность механизма подъема, кВт 2 x 1120
Мощность механизма поворота, кВт 4 x 250
Мощность механизма тяги, кВт 2 x 1120
Мощность механизма хода, кВт 2 x 800
Мощность сетевого двигателя, кВт 2500
Напряжение питающей сети, кВ 6


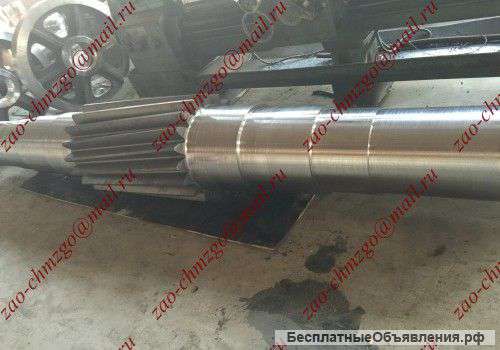

ЗАПАСНЫЕ ЧАСТИ ШАГАЮЩЕГО ЭКСКАВАТОРА ЭШ 20/90
Наименование № Чертежа
Ось 1004.11.05-2сб
Шкив тормозной 1004.11.127-1
Вал в сборе 1004.11.21-2сб
Вал в сборе 1004.11.407-1сб
Обойма 1004.19.01-2
Цапфа 1004.19.03
Корпус 1004.19.18-2
Ось 1004.19.24
Блок 1004.24.01-1
Блок 1004.24.01-3
Втулка 1004.24.57
Шайба сферическая 1004.24.59
Корпус 1004.24.60
Блок 1004.26.01-1
Кольцо 1004.26.24
Муфта зубчатая : 1004.29.00-1сб
Втулка 1004.35.210
Блок 1004.69.44-1
Кольцо 1007.30.17
Колесо зубчатое 1025.18.06
Муфта: 1030.15.30сб-1
Колесо зубчатое 1030.18.06-1
Втулка 1030.22.03-1
Втулка 1030.22.05-2
Втулка 1030.22.105-1
Втулка 1030.22.112
Блок 1030.66.14-1
Ось 1030.66.39
Блок 1030.66.58
Полумуфта 1035.41.07
Цапфа 1040.02.11-1
Цапфа 1040.02.44-1
Подшипник 1040.02.45
Втулка 1040.02.46
Блок d=1780 1040.02.47
Кольцо 1040.02.48
Ось 1040.02.52
Наводка нижняя 1040.02.56сб
Венец зубчатый 1040.03.250-1сб
Рельс нижний 1040.05.00 /
1060.05.100сб
Рельс верхний 1040.06.00 /
1060.06.00сб
Вал с колесом 1040.07.03-1сб
Вал-шестерня 1040.07.07
Вал 1040.07.32
Вал-шестерня 1040.09.50-1
Сквозная крышка 1040.09.51 /
1060.09.122
Вал-шестерня 1040.09.52-1
Кольцо нажимное 1040.09.53 /
1060.09.123
Ось 1040.11.01
Колесо зубчатое 1040.11.02-1
Барабан 1040.11.10-1сб
Барабан 1040.11.11-1сб
Сухарь эластичной муфты 1040.13.15сб
Муфта: 1040.13.30сб
Шестерня 1040.18.03-3
Колесо зубчатое 1040.18.10
Вал-шестерня 1040.18.14-1
Колесо зубчатое 1040.18.16
Вал-шестерня 1040.18.17 /
1092.17.331 /
1092.17.90
Реверсивный золотник 1040.23.300
Клапан обратный с дроссел.устр-м 1040.23.800
Золотник 3-х позиционный 1040.23.900
Вилка 1040.61.402сб /
1040.61.403
Коронка 1040.61.602
Корпус ковша 15 м3 1040.61.650сб
Звено соединительное 1040.61.751сб /
1060.61.07сб /
1005.30.158-2сб
Звено соединительное 1040.61.752сб /
1005.30.170-2сб
Вилка 1040.61.753сб
Подвеска верхняя к ЭШ 15/90 1040.61.754сб
Скоба 1040.61.755сб
Скоба 1040.61.762
Скоба 1040.61.765
Скоба 1040.61.766
Втулка коническая 1040.61.767
Траверса 1040.61.769
Балансир 1040.61.771 /
1058.61.208
Кольцо 1040.61.772 /
1005.30.175
Ухо 1040.61.784
Упряжь ковша 15/90 1040.61.950сб
Прицепное устройство ЭШ 15/90 1040.61.953сб
Траверза 1040.61.956
Цапфа нижняя 1040.64.05
Подшипник 1040.64.07
Гайка М260х6 1040.66.04
Ось 1040.66.06
Манжета 1050.20.02-1
Ось 1053.05.47
Ось 1053.05.84
Кольцо 1053.05.92
Ось 1055.12.226
Клапан предохран. 1055.24.450-1сб
Шток 1056.21.02 /
1030.21.02-1
Ось 1058.66.108-1
Устройство головных блоков 1060.02.00-1сб
Блок 1060.02.01
Круг роликовый 1060.04.00-1сб
Ролик 1060.04.01-1
Ось ролика 1060.04.03
Шайба 1060.04.08
Прокладка 1060.05.06
Редуктор 1060.07.100-1
Корпус редуктора с крышкой 1060.07.100-1сб
Вал с колесом 1060.07.101-1сб
Вал-шестерня 1060.07.103-1
Вал 1060.07.116
Шпилька 1060.09.105
Шпилька 1060.09.105-1
Вал-шестерня 1060.09.12-1
Вал-шестерня 1060.09.13-1
Колесо 1060.11.06-1сб
Блок барабанов 1060.11.180сб
Барабан левой нарезки 1060.11.181-1сб
Барабан правой нарезки 1060.11.188-1сб
Муфта : 13.107 + 13.108+6 сухарей 1060.13.106-1сб
Полумуфта 1060.13.107-1
Полумуфта 1060.13.108-1
Муфта: 1060.15.101-1сб
Муфта: 1060.18.100-1сб
Вал-шестерня 1060.18.259-1
Колесо 1060.18.306-2
Вал-шестерня 1060.18.329-3
Колесо 1060.18.331-2
Вал-шестерня 1060.18.332-2
Редуктор 1060.18.400-2
Цилиндр пневматический 1060.18.550-1сб
Цилиндр вспомогательный 1060.21.00-1сб
Шток 1060.21.07
Кольцо поршневое 1060.21.153
Ось 1060.21.22-1
Кольцо поршневое 1060.21.30
Цилиндр подъемный 1060.21.600сб
Цилиндр подъемный 1060.21.625сб
Блок клапанов 1060.23.250сб
Золотник реверсивный 1060.23.300-2сб
Золотник 1060.23.900
Золотник 3-х поз.переливн. 1060.23.900-1
Передняя опора 1060.24.38-1сб
Муфта эластичная: 1060.29.100-1сб
Звено соединительное 1060.61.08сб
Ковш 20 кб.м. с упряжью 1060.61.400-1сб
Болт 1060.61.402
Коронка 1060.61.403
Корпус ковша 1060.61.450сб
Вилка 1060.61.453сб
Вилка 1060.61.454сб
Проушина 1060.61.455-1
Проушина 1060.61.456-1
Упряжь ковша ЭШ 20/90 1060.61.550-1
Траверза 1060.61.551сб
Тяга 1060.61.553сб
Вилка 1060.61.560
Траверза 1060.61.568
Балансир 1060.61.570сб
Траверза 1060.61.571
Траверза 1060.61.574
Балансир 1060.61.580
Тяга 1060.61.583
Траверза 1060.61.596
Скоба 1060.61.597
Скоба 1060.61.600сб
Цепь тяговая 1060.61.602сб
Подвеска верхняя 1060.61.655сб
Устройство поддерживающее 1060.63.00-1сб
Блок поддержки 1060.63.07сб
Блок 1060.64.01-1 /
1058.64.01-1
Блок 1060.64.02-1
Блок тяговых канатов 1060.66.00-1
Поршень 1061.21.06
Золотник 1064.24.201-1сб
Клапан обратный с дросселем 1064.24.50сб
Вал-шестерня 1093.67.331 /
1060.18.332-2
Лебедка подъема стрелы ЭШ40/85 15.29.420
Рельс остряковый ОР-43 ОР-43 L=6500
Цепь якорная калибр 46, 141 звено
Цепь якорная калибр 46, 147 звеньев
Цепь якорная калибр 46, 152 звена
Цепь якорная калибр 62, 111 звена
Цепь якорная калибр 62, 21 звено
Цепь якорная калибр 62, 43 звена
Цепь якорная 46-2/2а
Втулка 1004.28.01-2
Фланец 1004.28.04
Полумуфта 1004.28.06-1
Полумуфта 1004.29.01-1
Кольцо нажимное 1025.45.01
Полумуфта 1025.45.03-2
Кольцо нажимное 1025.45.05
Фланец сквозной 1025.45.06
Полумуфта 1030.15.31-1
Втулка 1030.15.32-1
Фланец 1030.15.32-1
Втулка 1030.15.33-1
Полумуфта 1040.13.32
Полумуфта 1040.13.33
Полумуфта ( с втулками) 1060.15.04-1
Полумуфта 1060.18.104-1
Полумуфта 1060.18.105-1
Полумуфта 1060.29.01-1
Полумуфта 1060.29.101-1сб
Полумуфта - не заполняется 1060.29.101-1сб
